Настройка QoS на MikroTik и использование Queue Tree. Маркировка пакетов

опубликовал от 11 Март, 2013

В этой статье я опишу как можно настроить маршрутизатор MikroTik RB 750 для совместной работы с модемом промсвязь и его аналогов для использования интернета скажем небольшой корпоративной сетью на 30 машин.Предлагаемая ниже схема маркировки пакетов и шейпинга трафика не позволяет получать хорошие задержки при практически полной загрузке канала интернета в отличии от схемы с Simple Queue. Но тут так же можно добиться довольно быстрого открытия страниц при скачке торрентов другими пользователями. Канал делится поровну между качающими в любой конкретный момент пользователями. В общем это идея динамического шейпинга на микротик. Преимущества данного метода управления полосой в его простой реализации и низком требовании к апаратной части маршрутизатора. На том же самом маршрутизаторе Queue Tree может занимать в два раза меньше ресурсов процессора чем шейпинг той же полосы с помощью Simple Queue.

Начнём как всегда с маркировки пакетов гостевых ресурсов byfly. Чтобы упростить задачу воспользуемся терминалом, чтобы указать те адреса, которые мы будем считать пиринговыми:

terminal

Откроем терминал и вставим туда команду: ip firewall address-list. Далее вставим:

add address=86.57.151.0/27 disabled=no list=Guest

add address=82.209.245.151 disabled=no list=Guest

add address=194.158.206.240 disabled=no list=Guest

add address=194.158.206.241 disabled=no list=Guest

add address=194.158.206.246 disabled=no list=Guest

add address=86.57.246.0/24 disabled=no list=Guest

add address=93.84.112.0/21 disabled=no list=Guest

add address=178.124.128.0/21 disabled=no list=Guest

add address=91.149.189.0/25 disabled=no list=Guest

add address=91.149.189.128/26 disabled=no list=Guest

add address=93.125.53.0/24 disabled=no list=Guest

add address=178.172.148.0/24 disabled=no list=Guest

add address=91.149.157.192/26 disabled=no list=Guest

add address=93.125.30.0/23 disabled=no list=Guest

add address=86.57.251.28 disabled=no list=Guest

add address=86.57.253.1 disabled=no list=Guest

add address=193.232.248.79 disabled=no list=Guest

add address=193.232.248.80 disabled=no list=Guest

add address=194.158.202.59 disabled=no list=Guest

add address=82.209.195.15 disabled=no list=Guest

add address=86.57.250.0/23 disabled=no list=Guest

add address=91.149.157.0/25 disabled=no list=Guest

add address=194.158.199.177 disabled=no list=Guest

add address=82.209.240.241 comment=DNS disabled=no list=Guest

add address=82.209.243.241 comment=DNS disabled=no list=Guest

В результате выполнения должно получится что-то подобное:

result

Отмаркируем соединения пользователей на гостевые ресурсы. Для этого переходим на вкладку IP-Firewall-Mangle и нажимаем плюсик +:

plus

На вкладке Advanced выберем список адресов Guest:

4 guest

Выберем маркировку соединенений меткой guest-connection:

5 guest_connection

Создадим правило маркировки гостевых пакетов:

6 rule

Чтобы исключить дальнейшую перемаркировку пакетов последующими правилами снимаем галочку с passthrough:

7 passthrougth

В результате получаем 2 правила маркировки гостевых соединений и пакетов:

8 two_rules

Нажмём ещё раз плюсик, чтобы создать правило маркировки оставшихся пакетов, как идущих из интернета. Сначала маркируем все соединения:

9 mark

10 mark_connection

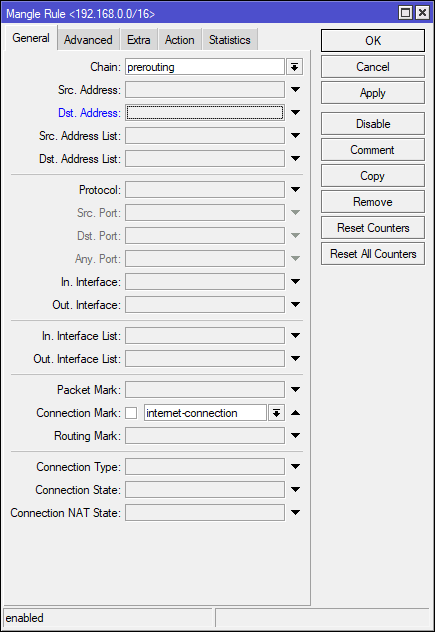

Маркируем пакеты идущие через соединения internet-connection:

10 mark_connection

12 mark_packed

Получится четыре правила в Mangle:

mangle

Настроим Queues Tree для канала интернета в 6M/0.5M и скорость на ADSL порту 12M/0.8M.

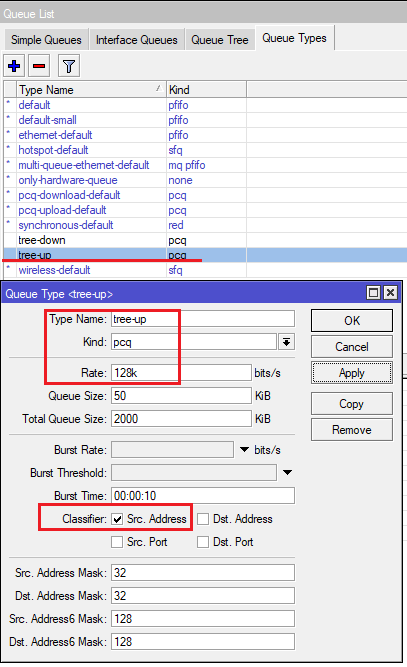

Настроим шедуллер для исходящего трафика. Будем его делить между пользователями поровну классифицируя согласно IP копьютеров в сети. Если указать в поле Rate, например 128k, то каждому пользователю будет выдаваться скорость алоада не более 128k:

1 out

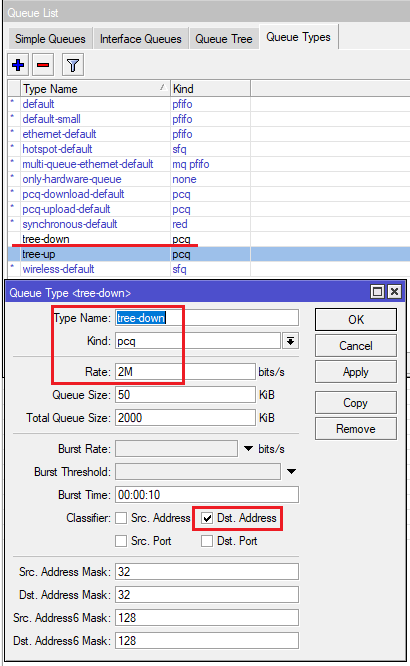

Так же настроим Queue Types для входящего трафика. Трафик классифицируем по Dst. Address. Можно ограничить скорость всем пользователям одним мегабитом установив в поле Rate, например, 1m:

2 in

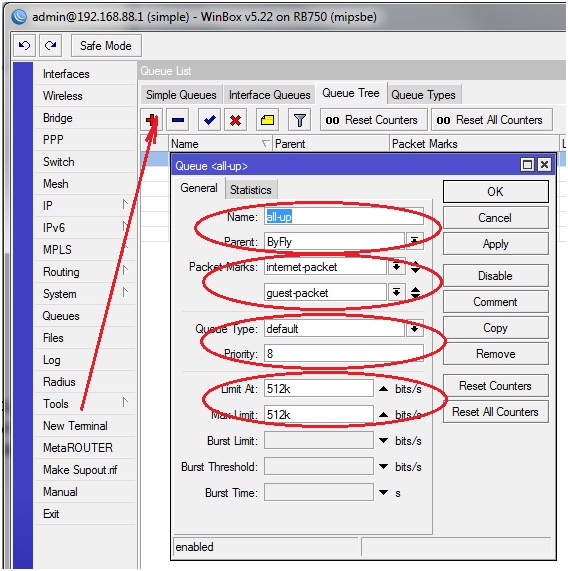

Создадим родительскую очередь all-up, через которую будет проходить весь трафик. Укажем интерфейс ByFly как родительский. Полосу ограничим 512k, т.к нужно указывать скорости, которые ниже на 15-25% чем скорости на ADSL порту, иначе возможна неправильная работа шейпера, при использовании канала на полную. Выберем пакеты, которые мы отмаркировали в мангле метками "internet-packet", "guest-packet". Установим гарантированные скорости "limit-at" равными максимальным "max-limit".

3 limitat

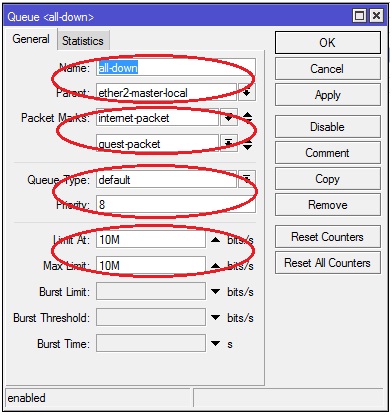

Аналогично для входящего тафика создаём очередь all-down, родителем указываем интерфейс со стороны пользователей ether2-master-local. Выбираем группы пакетов internet-packet и guest-packet, устанавливаем приоритет 8 и скорости 10m/10m.

4 alldown

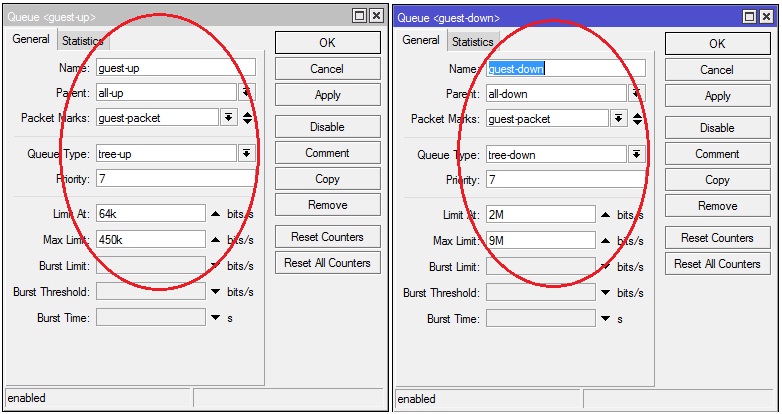

Создадим дочернюю очередь, к которой будет относится пиринговый «гостевой» трафик. Чтобы всё хорошо работало, Max limit в очереди guest-up должен быть немного меньше чем в очереди all-up. Аналогично для guest-down. Одно из условий правильной работы HTB шейпера: cумма гарантированных скоростей "limit-at" дочерних очередей должна быть меньше максимальной скорости "max-limit" родительской очереди. Установим 2m/64k гарантированной полосы на пиринговые ресурсы. Увеличим приоритет квоты Guest до 7, и выберем правильный шедуллер (Queue Type):

5 queue_type

Создадим дочерние по отношению к all-down/all-up очереди byfly-down/byfly-up, по которой пойдёт интернет трафик. Из опыта скажу, что 10% канала 6m/512k придётся зарезервировать для нормальной работы шейпера. Это связано с особенностями устройства HTB деревьев и тем, что провайдер иногда может немного недодавать вам полосу. Кроме того, возможно дрожание в канале, если резервировать меньше. Итак, Max-limit устанавливаем 5400k/430k для нашего канала. Укажите для очереди ByFly гарантированные скорости, тип шедуллера, родительскую очередь, приоритет и маркированные пакеты согласно скрину:

6 byfly_queue

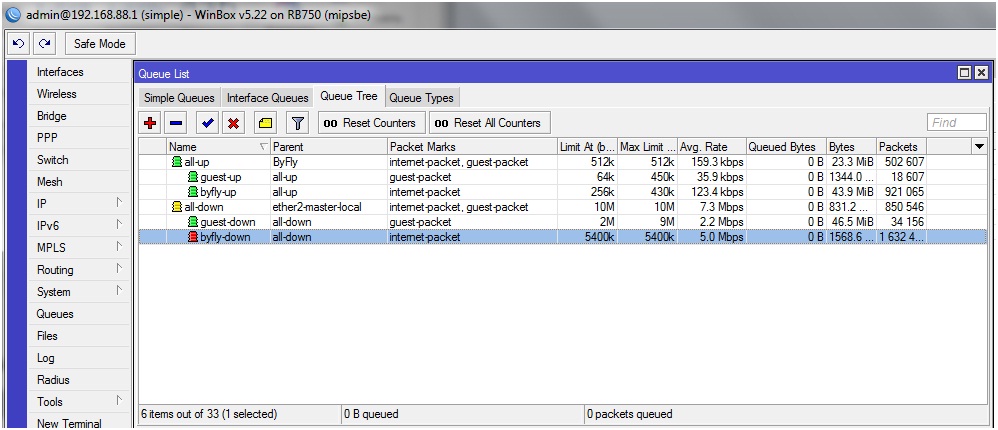

После добавления всех очередей дерево выглядеть будет так в порядке старшинства:

7 tree

Статья справедлива для MikroTik Router OS v5.X

Ещё вы можете у нас заказать платную настройку маршрутизатора.

Смотрите также:

Прочитано 62606 раз Последнее изменение Пятница, 16 Март 2018 20:22
Кардаш Александр Владимирович

Автор статей по настройке сетевого оборудования. Добрый айтишник!

Сайт: https://netflow.by/about/55-kardash-aliaksandr-vladimirovich

Другие материалы с нашего сайта:

1 Комментарий

  • Тимур

    Ну и зачем нужен mark-connection если он никак не участвует в процессе? Вот если бы на основе mark-connection Вы маркировали пакеты, то другое дело а так .... И не "шедуллер" а шейпер

    Ответ: Там всё правильно: Пакеты пирингового трафика маркируются. (Пакеты Guest отделяют от основных) Шудуллерами называют иногда в литературе Quoute Type.

    Тимур   Четверг, 08 Март 2018 12:26
