Настройка MikroTik для ADSL.BY и простейшая схема шейпинга

опубликовал от 15 Декабрь, 2014

Сегодня рассмотрим настройку MikroTik для работы с ADSL модемом Минского провайдера ADSL.BY. Провайдер раздаёт интернет через PPtP в связи с чем пользователи получают очень много неудобств из-за того что невозможно использовать простейшие ADSL модемы с Wi-Fi для организации дома беспроводной сети. PPtP не многие из них поддерживают. Для организации Wi-Fi необходимо докупать Ethernet роутер. Мы купили самый дешёвый MikroTik - модель 951-2n. Организуем на нём гостевую сеть с ограничением скорости всем пользователям в ней. Реализуем простейшую схему шейпинга на MikroTik, как не странно являющуюся самой надёжной и практически полностью избавляющей от "заеданий" интернета.

Настройка PPtP клиента на MikroTik

Настройку будем производить на роутере MikroTik 951-2n c RouterOS v6.23.

Настроим сначала IP адрес на ether1-gateway интерфейсе к которому подключается ADSL модем:

ip адрес маршрутизатора 10.24.3.9/255.255.255.0 дан исключительно для примера.

 Пропишем маршрут к PPtP серверу ADSL.BY:

Адресс VPN сервера 86.57.150.15 и адрес шлюза 10.24.3.1 дан исключительно для примера:



C помощью arp можно контролировать доступность шлюза.

Настроим PPtP клиент:

Запишем IP адрес PPtP сервера ADSL.BY логин и пароль:

 Укажем название интерфейса и уменьшим MTU, MRU до 1300 байт. Если не уменьшить могут странички некоторых сайтов плохо открываться.

Обратите внимание, чтобы загорелась буква R напротив интерфейса:

 Настроим NAT для интерфейса ADSL.BY:

 Действие masquerade на вкладке Action:

Настройка VirtulAP на MikroTik



 Назовём нашу новую Wi-Fi сеть Guest. Шифрования в профиле default нет:

 Можете снять галочку Default Forward, чтобы запретить обмен данных между клиентами. Это может помочь увеличить ёмкость сети.

Пропишем ещё один адрес на вновь созданном интерфейсе:

 Щёлкаем + и пишем в строку 192.168.89.1/24 на интерфейсе wlan2

 Настроим dhcp на интерфейсе wlan2:

 Жмём "Next"

 Жмём "Next"

 Жмём "Next"

 Запишем DNS например Google:

Жмём "Next"

 Жмём "Next"

Жмём "OK"

Отмаркируем соединения создаваемые пользователями Wi-Fi сети Guest

Отмаркируем пакеты идущие по отмаркированым конекшенам:

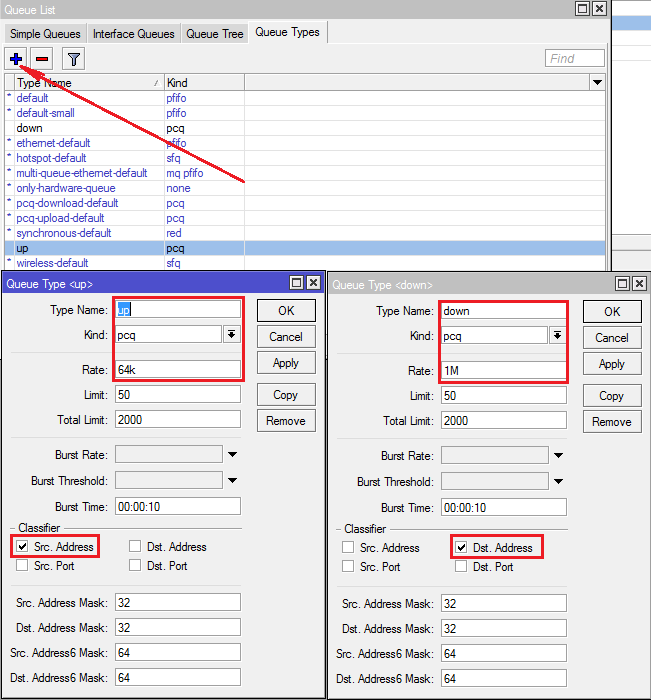

Зайдём в Queue и создадим Queue Types для исходящего и входящего трафика:

Исходящий канал для каждого пользователя 64k, входящий 1M:

Создадим Queues all для сети 192.168.89.0/24:

Выберем отмаркированные пакеты internet и  Queue Type

Можно настроить ещё увеличение скорости пользователям, которые неактивно пользуются интернетом. Идём в Queue/Queue Types. Правило down означает, что если последние 10 секунд (Burst time) средняя скорость использования канала интернета пользователем не превысила 512kbps (Burst Trethold) ему предоставляется возможность например открывать странички на 2Mbps (Burst rate). Если пользователь включил закачку на 2Mbps, приблизительно через 2,5 секунды средняя скорость скачки достигнет 512k и скорость уменьшится до 1Mbps (Rate).  Тоже самое с исходящим каналом (up):
