Динамический шейпинг на MikroTik с помощь PCQ

опубликовал от 15 Март, 2019

В этой статье я хочу показать как настроить динамический шейпинг на MikroTik с помощью PCQ. В интернете есть информация что это не работает. Что нормальных систем с реализацией динамического шейпинга нет в природе. Что же - проверим так ли это. В конце мы протестируем его работу нагружая роутер торрентами. Проверим задержки возникающие когда канал заполнен почти полностью.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Теоретическая часть

Для нетерпеливых и желающих сразу начать предлагаю перейти к настройке

Остальным предлагаю почитать теоретическую часть. Рассмотрим два основных алгоритма Schedulers (Queue Types):

001


Алгоритмы Schedulers предназначены для формирования очередей данных по каким-то параметрам и последующей передаче их шейперу. Например, можно сформировать очереди данных по приоритетам пакетов, адресу источника или получателя. Некоторые алгоритмы обладают функциями ограничения скорости.

SFQ

SFQ (Stochastic Fairness Queuing) – этот алгоритм можно назвать "случайно-честным". Он применяется тогда, когда требуется предоставить всем TCP/UDP-подключениям одинаковую возможность по передаче данных.

Для конфигурирования SFQ используется два параметра:

  • sfq-perturb — указывает через какое время нужно менять хэширующий алгоритм, который определяет как будут формироваться под-очередь запросов;
  • pcq-allot — определяет количество байт в под-очереди.

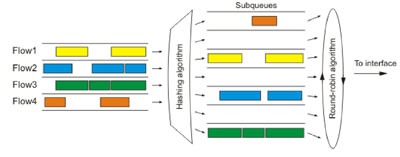

SFQ работает по следующему принципу: алгоритм изымания пакетов из под-очередей одновременно выпускает в выходной интерфейс pcq-allot количество байт, а хэширующий алгоритм добавляет к каждой под-очереди pcq-allot байт, сохраняя при этом равновесие и одинаковую длину всех подочередей. Схему работы SFQ можно сравнить с мясорубкой, в которой через выходную решетку одновременно изо всех дырок в одинаковом количестве выходит фарш.

Q8 rusqo

Алгоритм SFQ рекомендуется использовать в случаях, когда канал сильно загружен и необходимо предоставить приложениям одинаковую возможность по передаче данных. Единственным его недостатком является то, что одно приложение (например торрент клиент), открыв много потоков, может заглушить остальные подключения.

 PCQ

PCQ (Per Connection Queuing) является частным случаем SFQ за тем исключением, что формирование потоков в под-очереди будет происходить в соответствии с неким правилом. Это может быть адрес источника/получателя и порт источника/получателя. Таким образом можно равномерно распределить скорость между участниками вне зависимости от количества открытых подключений. Алгоритм предоставляет следующие параметры для конфигурирования:

pcq-classifier — параметр для формирования очередей. pcq-classifier может принимать следующие значения:

  • src-address — параметром для группировки в субочереди служит адрес источника;
  • src-port — параметром для группировки в субочереди служит порт источника;
  • dst-address — параметром для группировки в субочереди является адрес назначения;
  • dst-port — параметром для группировки в субочереди служит порт получателя.

Остальные параметры:

  • pcq-rate — число, которое указывает в какой пропорции разделять трафик по очередям. По-умолчанию 0.
  • pcq-limit — длина под-очереди;
  • pcq-total-limit — общее количество пакетов во всех очередях.

Q9 rusqo

Данный алгоритм является основным при необходимости разделить пропускную способность поровну между классами или клиентами. С его помощью можно организовать динамический шейпинг.

Классифицировав под-очереди по адресу источника мы получим отдельную очередь для каждого адреса, соответственно количество потоков с одного адреса не будет играть роли при доступе к выходному интерфейсу. Стоит отметить гибкость такой классификации. Применив ее по источнику к внешнему интерфейсу, в под-очереди будут попадать внешние адреса, так как в этом случае параметр src-address будет все равно содержать адрес, являющийся источником передачи данных. Применив эту же классификацию к внутреннему интерфейсу, в очереди попадут адреса клиентов или классов.

Таким образом, задав два правила, отличающиеся одним параметром, можно разделить поровну как входящий, так и исходящий каналы.

 В теории всё выглядит вот так:

500px PCQ4

Если ограничить PCQ-rate до 128k то максимальная скорость доступная клиенту уменьшится:

500px PCQ3

Практическая часть

Настроим динамический шейпинг на MikroTik. Довольно просто всё:

Открываем Queues/Queue Types и создаём правило down-dyn c Rate 0 для входящего трафика:

001 pcq

Открываем Queues/Queue Types и создаём правило up-dyn c Rate 0 для исходящего трафика:

002 pcq

На вкладке Simple Queues создаём следующее правило:

003 pcq

Указываем скорости по вашему тарифу и сеть в которой находятся клиенты:

004 pcq

Так же следует пойти в IP/Firewall/Filter rule и отключить Fasttrack connection иниче шейпер работать не будет:

fasttrack

Настройка динамического шейпера для MikroTik завершена.

Прочитано 32646 раз Последнее изменение Понедельник, 13 Январь 2020 12:50
Кардаш Александр

Автор статей по настройке ОС и сетевого оборудования. Отвечу на форуме на ваши вопросы. Добрый айтишник!

Сайт: https://netflow.by/forum/newtopic

Другие материалы с нашего сайта:

Комментарии

Кардаш Александр
# 0 Кардаш Александр 27.08.2022 18:37
Кстати напомню - для того чтобы заработал шейпинг в MikroTik надо отключить fast-path и fast track.
Ответить
Джон
# 0 Джон 18.10.2021 15:55
попробуй в ques type для даунлода указать classify не только DST adress но и SRC adress мне помогло, и попингуй под нагрузкой какой нить айпи чтобы не было потерь и просадок в пинге.
Ответить
Иван
# 0 Иван 20.01.2021 09:54
Поясняю комментаторам. Схема работает только для равномерной нагрузки. PCQ работает независимо от того, совпадает скорость канала или нет. Шейпер mikrotik нужен именно для шейпинга, а не для приоритезации.
Ответить
АлександрM
# 0 АлександрM 14.03.2020 23:56
Так себе вариант. Тарифный план 40Мбит.
В реальности, скорость плавает от 25 до 50 Мбит. Если выставить в настройках 40Мбит, то шейпер работать не будет. Если меньше, например 20Мбит, то это максимальная скорость которая будет отдаваться одному IP.

Ответ: Да, вам этот вариант настройки не подходит.... Провайдер должен быть хорошим и чётко выдавать то что обещает по тарифу....
Ответить
Parker
# +1 Parker 13.03.2020 15:01
у нас скорость 200/200. как правильно распределить скорость в микротике на 80 ПК, чтобы клиенты могли играть в онлайн игры, смотреть фильмы и т.д. без задержек?

Ответ: В вашем случае надо уменьшить PCQ-rate
Ответить
Кардаш Александр
# 0 Кардаш Александр 13.01.2020 19:27
Rate попробуйте ограничить 45m/20m и станет лучше :-)
Ответить
kep
# 0 kep 03.01.2020 19:33
не работает данная схема
в сети примерно 10 компов, из них две андроид ТВ приставки,скорость канала 50/50
если любой комп нагружает сеть торентом под завязку,то на обоих приставках изображение начинает тормозить и зависать
Ответить

Добавить комментарий

Комментарий будет удалён, если не будет содержать осмысленный текст. В тексте сообщения не должно быть бесполезных ссылок на другие сайты.
